模板系統分為墻柱板、樓面板、端頭板、轉角板、陰角C槽、龍骨、早拆頭、梁頂撐、陽角等部分組成。

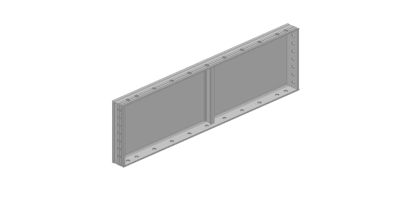

○ 墻柱板

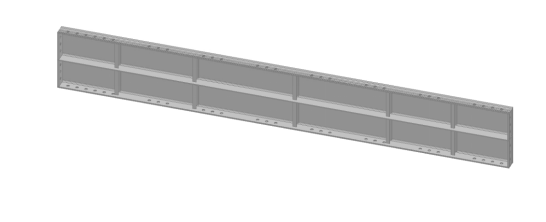

主要用于內墻、外墻及墻柱墻面的施工的模板,中間帶一體成型次肋,橫向布置主肋,標準版尺寸規格:400mm*2500mm。
○ 樓面板
主要用于樓面施工的模板,標準板尺寸規格:400mm*1000mm。

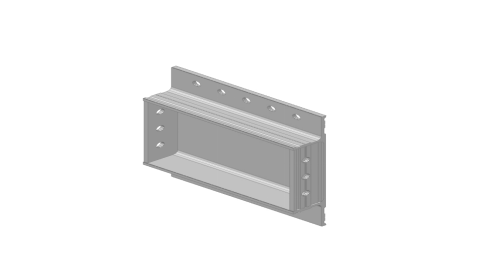

○ 端頭板
俗稱飛機板,采用一體成型模板,主要用于墻端、梁底、門頭窗臺蓋板等部位的模板,寬度330mm,砼接觸面200mm。

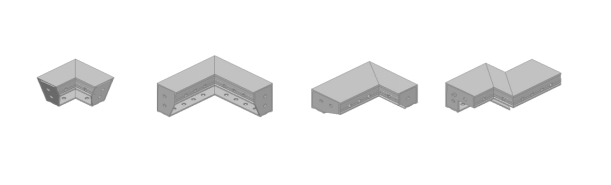

○ 轉角板
即陰角,主要用于墻、梁、樓面之間轉角部位連接的模板,截面尺寸規格:長度不定,***長1500mm。
○ 陰角C槽
即內轉角陰角,主要用于內墻面與樓面內部邊角連接的模板。

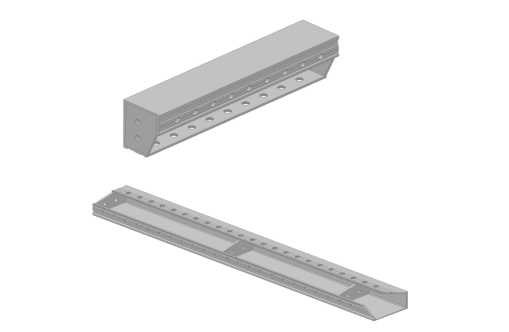

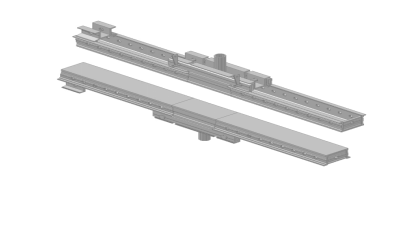

○ 龍骨
即板肋,寬度均為100mm,常用板肋中***長的1150mm。

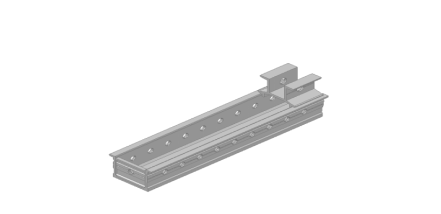

分單頭焊(邊龍骨)主要用于連接樓面板承受支撐力的末端部位的模板;

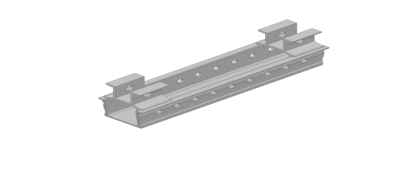

雙頭焊(中龍骨)主要用在位于中間承受樓面板間支撐力的模板。

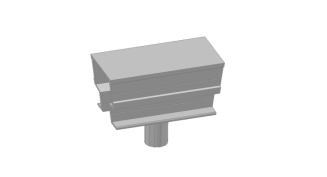

○ 早拆頭
亦稱板頂撐或流星錘,砼接觸面尺寸:100mm*200mm。
配合夾條(筋條)、長銷釘、銷片以及龍骨連接。

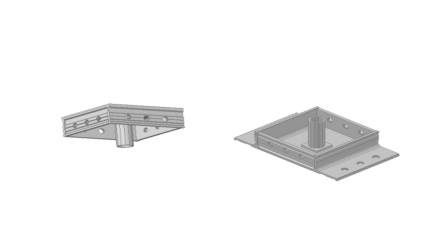

○ 梁頂撐
主要用于連接梁底與支撐梁底和斜撐梁側。

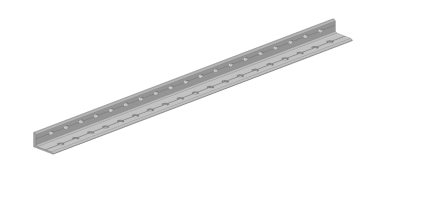

○ 陽角
即角鋁,主要用于模板與模板轉角(陽角)部位連接的模板,也用于梁和外圍模板等部位的加固。
